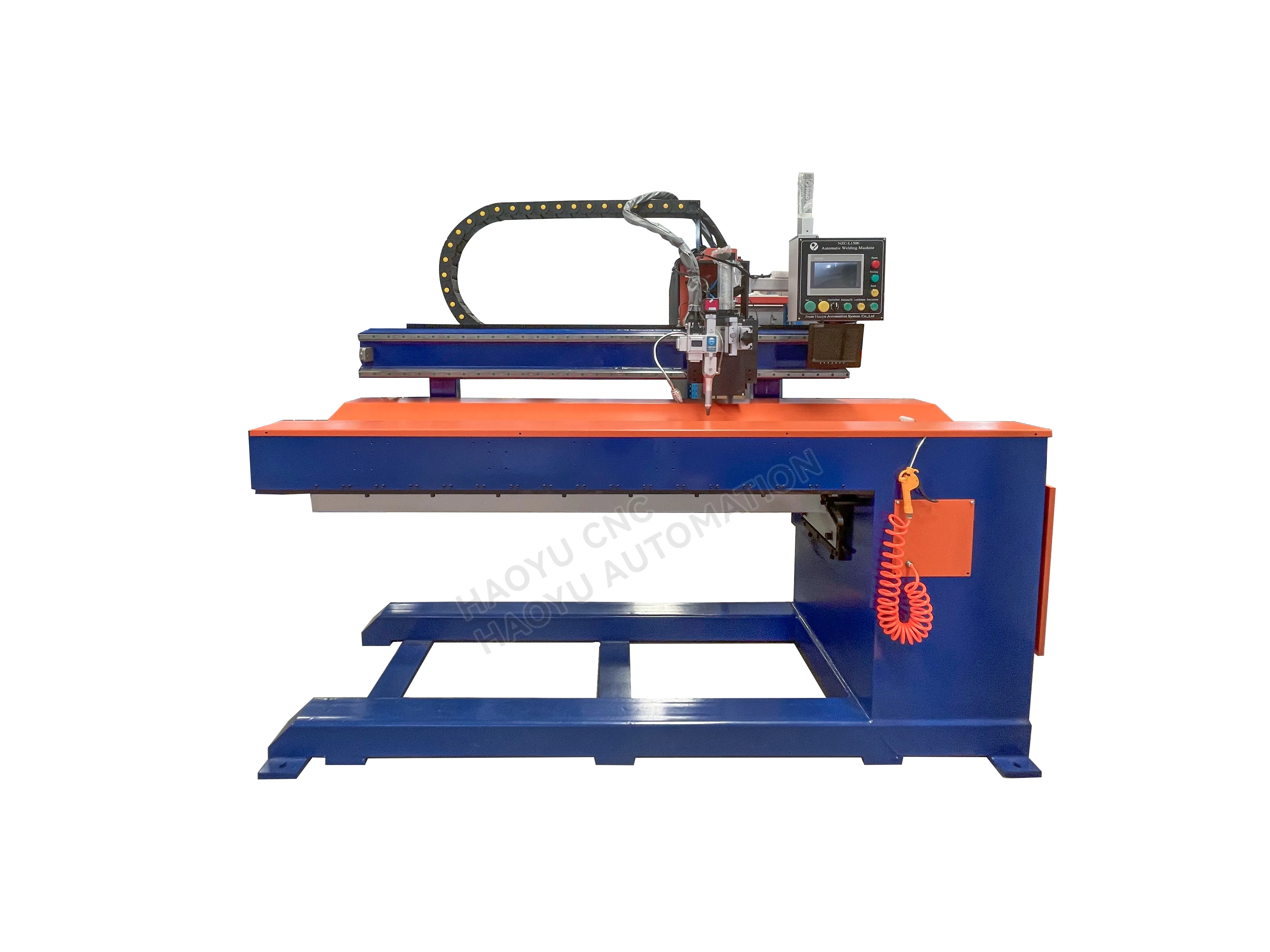

Automatisk linjär sömsvetsmaskin med laserstumfog



Automatisk lasersvetsmaskin för längsgående söm:



Precisionsspännmekanism av piano-typ säkerställer ingen förskjutning av plåten under hela svetsprocessen, vilket löser problemet med "förvrängning" som orsakas av termisk expansion och sammandragning.

 Dubbel-formningsteknik: Enkel-svetsning, dubbel-sidig formning. Svetsen är slät och estetiskt tilltalande, vilket avsevärt minskar eller eliminerar behovet av efter-svetspolering.

 Lasersvetsning: Högkoncentrerad laserenergi resulterar i en minimal-värmepåverkad zon, nästan utan deformation av arbetsstycket, vilket gör den särskilt lämplig för precisionsdetaljer och tunna-väggiga komponenter.







Laser stumfogssvetsmaskin



Laser typ	Fiberlaser
Laserkraft	6kW-20kW (beroende på plåttjocklek)
Svetsmaterial	Kolstål, rostfritt stål, aluminiumlegering, etc.
Tillämplig plåttjocklek	0,5-3 mm, anpassningsbar
Skarvplattans bredd	1000mm-3000mm (standard), anpassningsbar
Skarvplåtens längd	3000mm-15000mm eller längre (anpassningsbar på begäran)
Stoppfogens noggrannhet	0,3 mm
Styrsystem	Industriell PC+PLC
Positioneringsmetod	Precisionsstyrskena/portaltyp, valfri magnetisk drivning eller kuggstång





1. Precisionsskarvningsarbetsbord och klämsystem:

• Struktur: Arbetsbordsytan är gjord av -nötningsbeständigt gjutjärn eller precisions-bearbetad stålplåt. Den är täckt med universalkullager för enkel lastning och lossning. Kärnkomponenten är dess "piano key" klämmekanism, fördelad längs båda sidor av svetssömmen, med varje klämfinger som kan oberoende pneumatiskt lyft.
• Funktion: Före klämning underlättar det inskjutningen av plåt och kantuppriktning; under klämning pressar den plåten sekventiellt från mitten och utåt, vilket effektivt eliminerar gap mellan plåtarna och ger ett jämnt och kraftfullt tryck nedåt, vilket är avgörande för att uppnå felinriktad och sömlös skarvning.



2. Plattkantinriktningssystem (positioneringscylinder):

Dess huvudsakliga funktion är att snabbt och exakt klämma fast och fixera arbetsstycket som ska svetsas (såsom rör, plåtar etc.) i ett förinställt svetsläge före svetsning. Drivs pneumatiskt, trycker positioneringscylindern på klämman eller stoppet, vilket säkerställer att arbetsstycket är strikt inriktat med svetsbanan (såsom svetsbrännaren eller laserhuvudets väg), vilket eliminerar svetsavvikelser orsakade av arbetsstyckets förskjutning eller deformation. Antalet positioneringscylindrar varierar beroende på arbetsstyckets längd. Denna utrustning är utrustad med 3 positioneringscylindrar.

3. Utförandeenhet för lasersvetsning:

• Struktur: Inkluderar en fiberlaser (ljuskälla), transmissionsfiber, svetshuvud, kylsystem och tvärgående rörelsesystem. Svetshuvudet är monterat på en linjär precisionsmodul (X-}axel) som drivs av en servomotor. Hela modulen kan också röra sig längs med utrustningens längd (X-axel) som drivs av servomotorn. Dessutom kan svetshuvudet finjusteras manuellt- på Z- och Y-axlarna. Hela svetshuvudet placeras av en cylinders upp--och-rörelse.
• Funktion: Lasern genererar laserljus som överförs genom den fiberoptiska kabeln till svetshuvudet och fokuseras på arbetsstyckets yta. Tvärsliden möjliggör hög-precisionsrörelse av svetshuvudet i ett två-plan, vilket fullbordar svetsningen av hela den räta linjen.

4.Spårningssystem för svetssömmar i-realtid:

• Struktur: Typiskt en laservisionssensor oberoende av svetshuvudet, utrustad med en koaxial laserbelysningslampa.
• Funktion: Vid svetsning avger sensorn en laserlinje mot svetsfogen. En kamera fångar svetssömsformen, och den koaxiala laserbelysningslampan ger exakt kollimerat ljus samtidigt som den tar bilder av hög-kvalitet, vilket ger avgörande belysning för visuell inspektion och mätning med hög-precision. Tvärsliden kan drivas manuellt under millisekunds-finjusteringskompensation- på nivå för att säkerställa att svetsfogen är centrerad under svetsning.

5. Integrerat kontrollsystem:

• Struktur: Programmerbar Logic Controller (PLC) + Touchscreen HMI.
• Funktion: PLC:n hanterar logikstyrning på låg-nivå, såsom start och stopp av pneumatiska komponenter, servomotorer och lasrar. HMI styr alla parameterinställningar, programanrop och processövervakning via pekskärmen, vilket ger ett intuitivt gränssnitt och smidig drift.
• Videomonitor: Den kan visa de fångade svetsförhållandena på monitorn.





Laserplåtssvetsmaskin med rak söm







⇒ Normalt kommer vi att använda plywoodfodral för förpackning; för någon stor maskin kan vi använda stålpall och plastfilmskydd.

⇒Alla maskiner målas med rostskyddsfärg eller olja innan de lämnar fabriken.





Längssvetsmaskin av stålplåt



Vi har alltid varit engagerade i serviceidén om kund-centrerad, leveransinstallation, justering, utbildning och underhåll inom för-försäljning och efter-service.

För-försäljningstjänst

Innan kontrakt undertecknas kan kunder få produktionsplan, teknisk konsult och utrustningsförslag och etc.

2. Utbildning

Kunder kan få gratis teknisk utbildning i leverantörsfabriken. Utbildningen är huvudsakligen följande:

Utbildning för maskin

Grundläggande daglig rengöring och underhåll av maskinen

Lösningar för vanliga hårdvaruproblem

3. Underhåll av utrustning

Ett års gratis underhåll, livslång vård

Gratis teknisk konsult

Kundtjänst svarar inom 2 timmar
