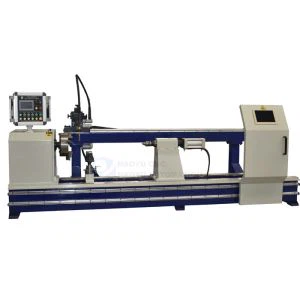

Cylindermunstycke automatisk svetsmaskin
Svetsmaskinen skulle kunna möta automatisk svetsning av cylinder-rör, kolvstång med ögla och ändlock och oljeport. Vid svetsning av oljecylindern kan strömmen justeras högt för att säkerställa att strukturen är fast; vid svetsning av finoljemunstycket kan strömmen justeras lågt noggrant för att undvika att det bränns genom arbetsstycket.
Beskrivning
Cylindermunstycke automatisk svetsmaskin
I.Beskrivning
Denna svetsares exceptionella anpassningsförmåga och exakta effektkontroll gör den till ett idealiskt val för en lång rad svetsuppgifter. Oavsett om du svetsar cylinderkroppar som kräver djup penetration och hög hållfasthet, eller reparerar munstycken som kräver precision och minimal deformation, det är upp till uppgiften. Detta beror främst på dess breda strömjusteringsområde-det kan justeras högt för svetscylindrar för att säkerställa strukturell integritet, samtidigt som strömmen för ömtåliga munstycken sänks exakt för att undvika genombränning-. Som ett resultat levererar denna mångsidiga svetsare stabil och pålitlig svetskvalitet, vilket effektivt förbättrar både effektivitet och mångsidighet.
II.Huvudkomponenter
1. Arbetsstyckespositionering och fastspänningssystem:
Cylinderpositioneringsmekanism: Denna använder vanligtvis anpassade fixturer för att säkerställa att cylinderaxeln är i linje med mitten av svetsbanan.
Munstyckespositionering och fastspänningsmekanism: Detta är en kritisk komponent. En precisionsfixtur (eventuellt pneumatiskt eller hydrauliskt driven) positionerar och klämmer fast munstycket exakt i ett för-bearbetat hål i cylinderväggen.
2. Svetsströmförsörjning och trådmatningssystem:
Svetsströmförsörjning: Använder vanligtvis en hög-digital invertergasskyddad svetsning (MIG/MAG) strömförsörjning med stabil uteffekt och exakt kontroll.
Trådmatningsmekanism: Utrustad med en precisionstrådmatare och trådrätningsmekanism för att säkerställa jämn och stabil trådmatning.
3.Elektriskt styrsystem:
Utrustningens "hjärna", vanligtvis med en PLC (Programmable Logic Controller) och en pekskärm (HMI) som kärna.
Funktioner: Lagrar flera svetsprogram (för olika cylinderdiametrar och munstyckstyper) och styr alla operationssekvenser.
III.Detaljerade bilder
Operatören lyfter eller placerar oljecylindern på positioneringsfixturen och sätter munstycket i motsvarande fixtur. Efter att ha startat utrustningen, rör sig fixturen automatiskt för att exakt klämma fast oljecylindern och munstycket. Svetspistolen flyttar sig automatiskt till bågens startpunkt. Svetseffekten matas ut enligt det förinställda programmet. Svetspistolen börjar göra en cirkulär rörelse runt munstycket för att slutföra 360 graders kälsvets.
Den roterande chucken klämmer exakt och roterar cylindertrumman med konstant hastighet. Genom att arbeta tillsammans med svetspistolen säkerställer den roterande chucken enhetlighet och stabilitet hos svetsen under omkretssvetsning, och förbättrar därigenom avsevärt konsistensen av svetskvalitet och produktionseffektivitet. Samtidigt är cylindersvetsaren också utrustad med en separat svetspistol för svetscylindern, vilket, enligt de förinställda svetsparametrarna, gör svetskvaliteten mer perfekt.
Utrustningen är utrustad med två separata styrsystem: cylindern har sin egen manöverpanel, och munstycket har sin egen manöverpanel, som kan användas för att enkelt ställa in och justera svetsparametrar som svetshastighet, ström och spänning, svängamplitud och frekvens, etc., för att säkerställa att svetsprocessen kan utföras stabilt, effektivt och automatiskt.
