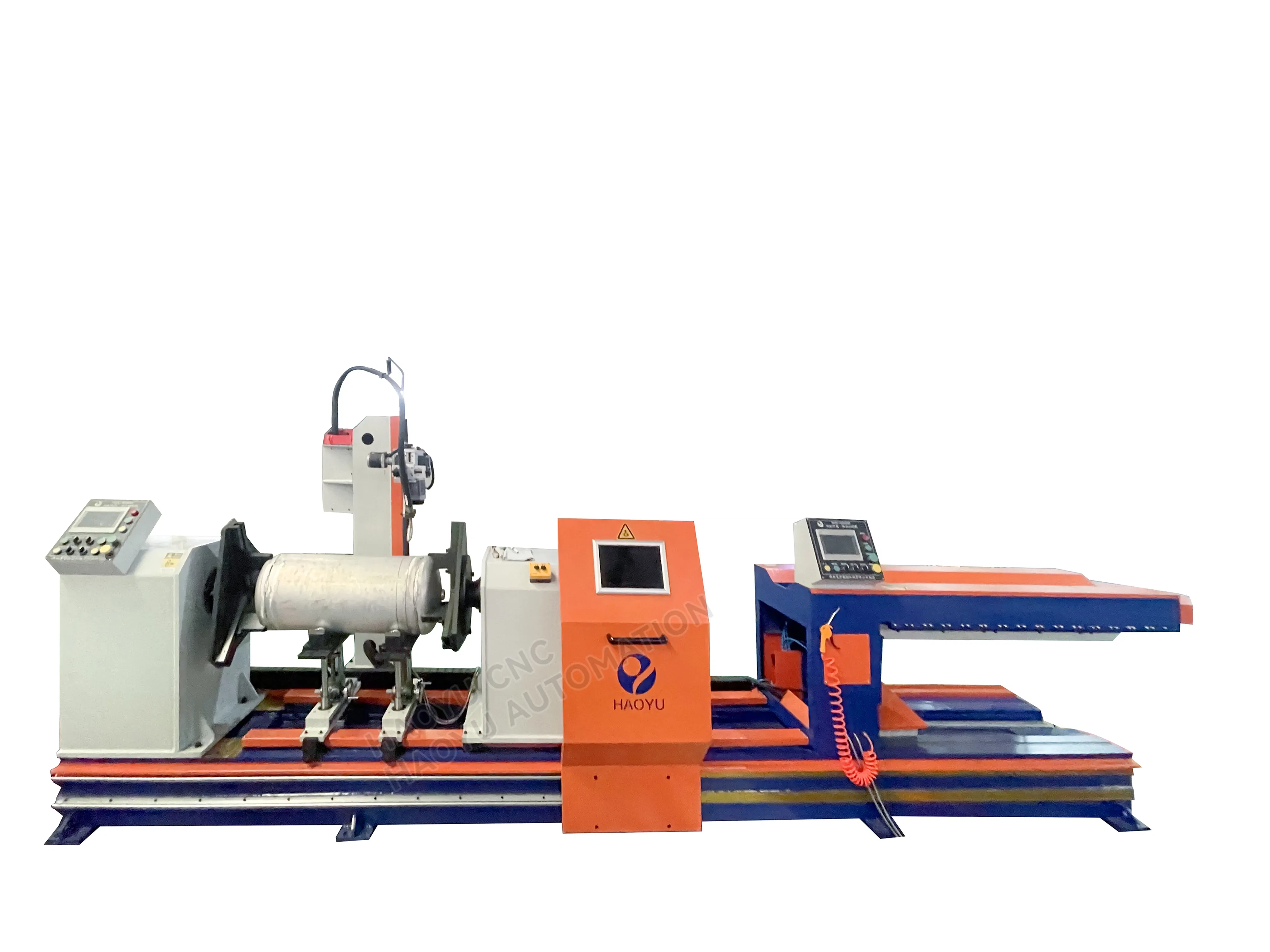

Automatisk periferisk och raksömsintegrerad svetsmaskin

• Multi-funktionell och mycket mångsidig: Detta är dess största fördel. En maskin uppfyller behoven hos två huvudtyper av svets, vilket sparar kostnader för utrustningsanskaffning och fabriksutrymme.
• Hög automation och hög effektivitet: Den helautomatiska processen minskar beroendet av manuell svetsfärdighet, vilket säkerställer stabil svetshastighet och hög produktionseffektivitet, vilket gör den särskilt lämplig för massproduktion.
• Stabil och pålitlig svetskvalitet: Den automatiserade processen eliminerar mänskliga fel, vilket resulterar i estetiskt tilltalande, konsekventa svetsformationer med låg defektfrekvens.
• Enkel drift och programmering: Det moderna styrsystemet har ett användarvänligt-gränssnitt, enkla parameterinställningar och kan lagra flera svetsprogram för enkel återställning.
• Hög flexibilitet: Genom att justera fixturerna och programmen kan den anpassa sig till arbetsstycken med olika diametrar, längder och tjocklekar, vilket erbjuder ett brett utbud av applikationer.

1.Main Machine Body and Bed: En robust mekanisk struktur som ger en stabil grund för hela systemet.

2.Svetsströmkälla: Ger den energi som krävs för svetsning, såsom TIG-svetsning, MIG/MAG-svetsning, plasmasvetsning eller lasersvetsning, vald enligt processen.

3. Periferisk sömsvetsstation:

• Chucken är vanligtvis monterad på ena änden av spindeln och en servomotor är installerad i spindellådan. Dess kärnfunktion är att driva chucken för att exakt klämma och rotera arbetsstycket. På andra sidan håller en cylinder arbetsstycket på plats för att säkerställa att svetspositionen är horisontell och för att garantera perfekt svetskvalitet.

• Den vänstra-höger svängmekanismen på svetsbrännaren kan avsevärt vidga svetssömmen, vilket gör värmefördelningen mer enhetlig och effektivt undviker svetsdefekter som underskärning och brist på smältning.

4. Rak sömsvetsstation:

Arbetsbordet för svetsmaskinen med rak söm är fixerad, medan svetsbrännaren kan röra sig på styrskenan för att utföra svetsning av periferiska och raka sömmar.

5. Kärnstyrsystemet i denna integrerade svetsmaskin för omkrets och rak söm består av en programmerbar logisk styrenhet (PLC) och dess expansionsmoduler. PLC:n fungerar som hjärnan i hela svetsprocessen, ansvarig för att exakt koordinera svetsbrännarens rotation, arbetsstyckets rörelse och utförandet av svetsparametrar. För att möta de komplexa kraven för svetsprocesser för både omkrets- och raksömmar, lägger systemet till extra in-/utgångspunkter och specifika funktionsgränssnitt genom expansionsmoduler, vilket möjliggör anslutning och kontroll av fler sensorer, ställdon och kringutrustning.

• Läge 1: Omkretssömsvetsläge

Fastspänning: Kläm fast det cylindriska arbetsstycket mellan topplocket och ändstocken.

Brännarjustering: Justera svetsbrännarens position så att den ligger i linje med svetsstartpunkten.

Svetsning: Starta programmet; toppstocken roterar arbetsstycket med konstant hastighet, medan svetsbrännaren startar och gör små svängningar. Hela den perifera sömmen svetsas efter en fullständig rotation av arbetsstycket.

• Läge 2: Svetsningsläge för rak söm

Fastspänning: Placera arbetsstycket som ska svetsas (plan platta eller delad-slitscylinder) i fixturen med rak söm och använd nycklar eller tryckplattor för att hålla fast båda sidorna av svetsen.

Brännarjustering: Justera svetsbrännaren till startänden av den raka sömmen.
