Svetsutrustning för tillverkning av luftlagringstank

svetsutrustning för produktion av luftlagringstank

I.Designuppgift

1. Utför den automatiska svetsningen för de cirkulära sömmarna på cylindertanken.

2. Säkerställ att arbetsstyckets placeringsdimensioner är enhetliga, placeras automatiskt, bekvämt och pålitligt att använda, svetskvaliteten uppfyller kraven, fastspänning snabbt och bekvämt.

II. Grundläggande design

1. Svetsbrännaren är fixerad medan arbetsstycket roterar. Svetspositionen är horisontell. Arbetsstycket spänns fast med jigg i två ändar och roterar.

2. Två svetsbrännare och två strömkällor arbetar samtidigt för att förbättra arbetseffektiviteten.

3. Brännare, spindelbox och tailstock kan justeras i längdled för att passa olika typer av svetsning.

4.Japan Omron PLC används för att styra maskinen att köra och hastigheten justeras med AC-servo, vilket kan förbättra utrustningens tillförlitlighet.

5. Antar positionering av ändytan och pneumatiskt klämläge.

6.Antar mänskligt-maskingränssnitt för att ändra parametrarna. Svetstiden och svetslängden kan ställas in via detta gränssnitt. Ändringen av parametrarna kan matas in via pekknappen bekvämt och i tid. Parametrar kan lagras och anropas.

III.Tekniska parametrar

IV. Utrustningsstruktur

Denna maskin består av stordator, spindellåda och dess pneumatiska matningsmekanism, tailstock och dess pneumatiska matningsmekanism, arbetsstyckets stödmekanism, svetsbrännarens matning och justeringsmekanism, elektriskt kontrollsystem, pneumatiskt system och svetskraftkälla.

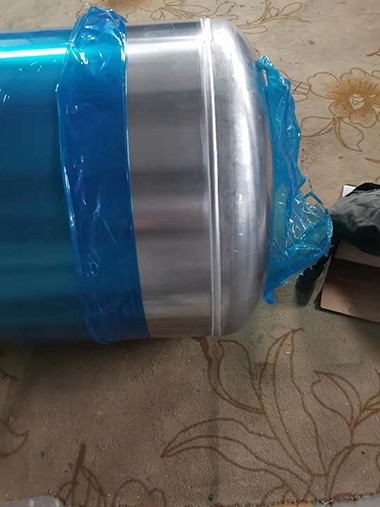

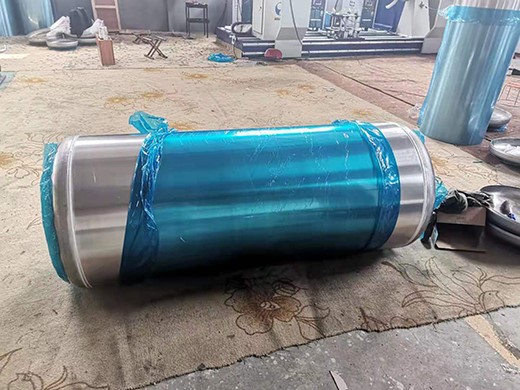

V.Detaljerade bilder

VI.Vedio för din referens
