Ny svetsmanipulator för rörflänssvetsmaskin

1. Används huvudsakligen för automatisk svetsning av fläns och rörramstruktur cirkulär söm av olika specifikationer. Smälttjocklek och bredd når arbetskravet. Svetsgenomträngnings- och läckagetest kommer att vara kvalificerade.
2. Maskinsvetsbrännaren är fixerad medan röret roterar. Svetspositionen är horisontell.
4. Arbetsstycket kläms fast eller pressas hårt med chuck och roterar synkront. Det universella kulstödsfästet är under röret.
5. Anta Siemens PLC, rotationshastigheten justeras av servomotor, förbättrad tillförlitlighet.

1. Svetsbrännaren är fixerad och röret säkras med en chuck som roterar röret. Svetspositionen är horisontell.

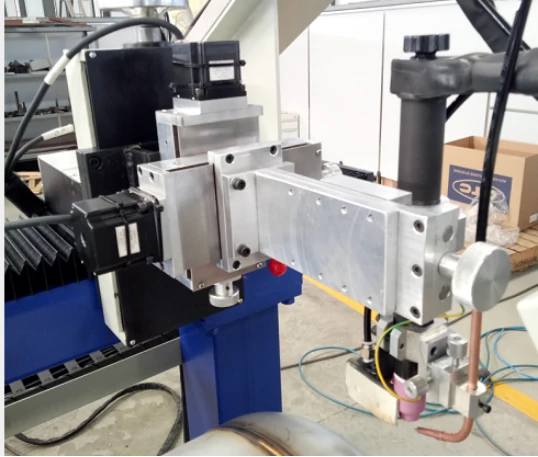

2. Svetsbrännaren är en TIG-svetsbrännare med ett keramiskt munstycke. Under TIG-svetsning är bågtemperaturen extremt hög, och det keramiska munstycket tål denna extrema värme under lång tid utan att smälta eller deformeras, vilket säkerställer stabiliteten i svetsprocessen. Samtidigt kan keramik, som en bra elektrisk isolator, effektivt förhindra att ljusbågen kommer i kontakt med svetsbrännarens metalldelar, undvika kortslutning eller störning av ljusbågsledning och därigenom säkerställa en koncentrerad ljusbåge och hög svetsprecision.

3. JapanOMRON PLC och pekskärmanvänds för att styra hela maskinen. Med hjälp av touch man-maskingränssnitt kan svetsläge och specifikation förinställas, lagras och hämtas. Det kommer att finnas fellarm och indikering under svetsningsprocessen, såsom fast tråd, blockerad tråd, etc.

4.Med TIG-bågspårningssystem och oscillator. Under svetsning kan svetsbrännaren avvika från den förinställda svetsbanan på grund av bearbetningsfel i arbetsstycket, monteringsluckor, termisk deformation eller instabil manuell drift. Bågspårningssystemet övervakar ljusbågens status i realtid genom sensorer och justerar automatiskt svetsbrännarens position för att säkerställa att bågen alltid är exakt inriktad med svetscentrum.

Ny svetsmanipulator för rörflänssvetsmaskin
